從歷史角度闡述振蕩器與連接器的封裝尺寸
　　如今在市場上看到的石英晶體振蕩器,絕大部分體積都是比較小的,常用的型號大尺寸一般是7×5和5×3.2mm,烤箱振蕩器比一般的晶體振蕩器體積要大.為了符合現在產品的要求,無論是什么類型的晶振,都是越做越小,甚至可以小到比一粒米還小,接下來可以帶大家看看,振蕩器體型轉換的過程.

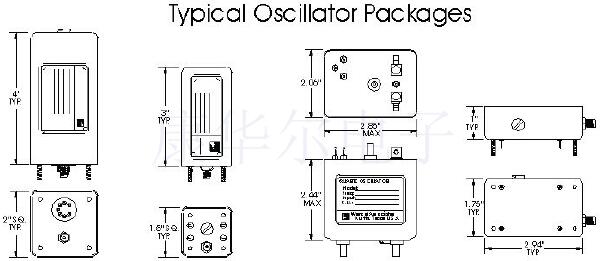

　　從歷史上看,性能最高的振蕩器被包裝在接近午餐盒大小的冷軋鋼罐中,這些設計中有許多是充滿了定制硬件的機械奇跡,周圍是大型鍍銀的杜瓦瓶以進行絕緣.這些振蕩器的現代版本的尺寸約為3×3×5英寸,并具有出色的長期,短期和溫度穩定性.通常由玻璃杜瓦瓶提供保溫,某些設計易碎,對于所有原因,包括溫度變化和老化,典型的穩定性指標是24小時內為0.1ppb.
　　體積更小,體積更大的烤箱振蕩器使烤箱組件具有泡沫蛤殼或空心腔,較大的包裝(通常為2×2×4英寸或2×2×3英寸)具有足夠的空間容納厚泡沫墻和大型烤箱結構.這些烤箱可以輕松容納較大的精密晶體,高質量的機械調諧組件和較舊的含鉛組件,較長的時間還可以為特殊輸出,倍頻器,分頻器等定制電路留出空間.這些SPXO晶體振蕩器的減小尺寸版本已經使用了幾年,但功耗較高,在室溫下可能需要幾瓦,并且短期和溫度穩定性下降.
　　Wenzel晶振于1980年代初推出的"小型"振蕩器本質上是高性能杜瓦振蕩器的微型版本,小型振蕩器尺寸為1.5×1.5×3英寸,并包含一個微型真空瓶絕緣子.盡管具有大型烤箱結構,20圈頻率調節器和大型頻SC切割晶體,但室溫下的功耗仍約為1瓦.一個甚至更小的杜瓦絕緣振蕩器,被稱為"Wenzel Associates微型振蕩器"的"WAMO",在所有三個側面上的尺寸僅為1.3英寸,表面安裝電路允許使用常規制造技術實現這種小型化.
　　表面安裝的組件還可以使泡沫絕緣的烤箱振蕩器小型化,一個例子是來自Wenzel Associates的新LO系列.一個典型的100MHz單元僅測量?jī)H1.5×1.5×0.5英寸,在室溫下消耗2瓦特.表面貼裝的小型化使該裝置具有高性能的電壓調節器和烤箱控制器,20圈調諧控制,超過12dBm的輸出以及"超低"相位噪聲.
　　隨著有源晶振封裝的縮小,使用的材料也在變化.新型振蕩器采用抗腐蝕合金封裝,以避免昂貴的電鍍或噴漆步驟.與過去幾年相比,對烤箱振蕩器的性能提出了更高的要求,并且包裝反映了對以更低的成本進行更高批量生產的需求.

　　連接器實際上,制造的每種類型的RF連接器都已進入晶體振蕩器,在整個系統中經常使用相同類型的連接器,并且由于許多系統是微波系統,因此經常會遇到SMA,SMB,SMC,MCX和各種微型專有連接器,BNC和TNC轉換器也用于較大的振蕩器,許多振蕩器使用普通引腳作為RF輸出,但是諧波可能會引起系統內部問題或?qū)е路习l(fā)射測試標準的問題.電源和其他控制或信號引腳可以是單獨的饋通濾波器,貼片晶振也可以一起布置在經過濾波的插頭或連接器上.許多低成本的烤箱振蕩器與屏蔽室中的其他射頻或調整電路一起安裝在PCB上.
從歷史角度闡述振蕩器與連接器的封裝尺寸

正在載入評論數據...

上一篇：SITIME品牌車用晶體振蕩器AEC-Q100系列型號簡報

下一篇：石英晶體等效串聯電阻,振蕩模式原理與公式

此文關鍵字：晶體振蕩器封裝小型有源晶振烤箱振蕩器
