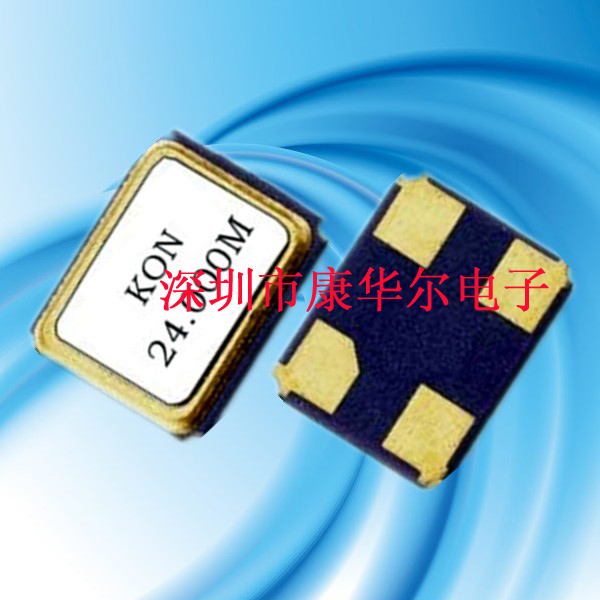

貼片晶振,石英晶振,KH-2520晶振,石英水晶振蕩子

編號：42162196
頻率：16.0MHz--54.000MHz

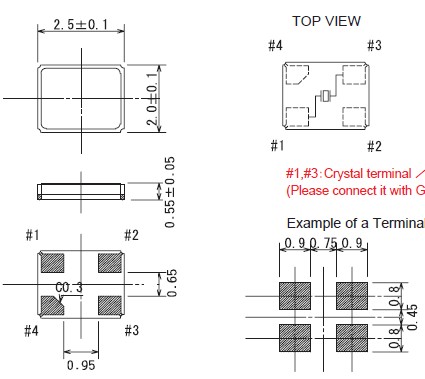

尺寸：2.5*2.0*0.55mm詳細瀏覽PDF文檔

石英水晶振蕩子,KH2520/4P,貼片晶振,小型,薄型表面貼片型晶體諧振器,特別適用于有小型化要求的市場領域,超小型,薄型,質地輕,具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wirel...

分享到

石英水晶振蕩子,KH2520/4P,貼片晶振,小型,薄型表面貼片型晶體諧振器,特別適用于有小型化要求的市場領域,超小型,薄型,質地輕,具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求,2520貼片晶振小尺寸.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

石英晶體諧振器,SMD晶振KH2520
項目	Crystal Specifications 晶振規格	晶振參數
1	Nominal Frequency標稱頻率	16.0MHz--54.000MHz
2	Holding封裝形式	KH2520
3	Vibration Mode振動模式	BT/AT CUT,FUNDAT/BT切,基頻/泛音
4	Frequency Tolerance（25±3℃）調整頻差	±20ppm
5	Frequency Stability工作溫度條件下的頻差	±30ppm
6	Operating Temperature Rang工作溫度	-20℃～+70℃
7	Storage Temperature Range存儲溫度	-40℃～+85℃
8	Equivalency Resistance等效電阻	20Ω~50Ω
9	Load Capacitance負載電容（CL）	10PF可指定
10	Shunt Capacitance靜態電容(C0)	7PF MAX
11	Drive Level激勵電平	100uW MAX
12	Insulation Resistance絕緣阻抗	≥500MΩ at DC 100 V±15V
13	Aging老化	±5PPM/year
14	Making打標	KON2520
